Sistema de propulsión con hélice azimutal

También conocida como hélice azimutal o hélice en forma de Z, es un sistema de propulsión de barcos que integra funciones de propulsión y gobierno.

Principio

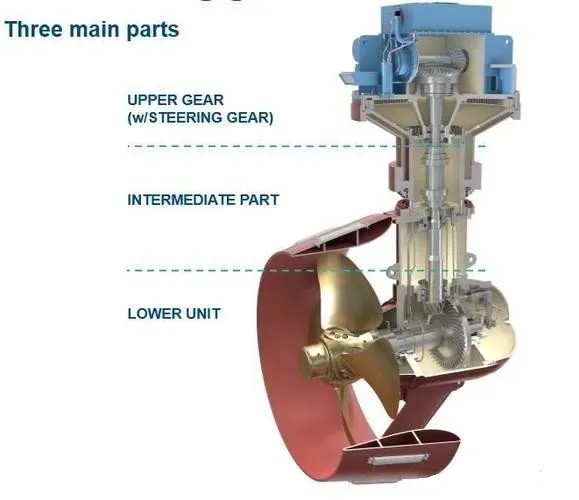

La potencia de salida del motor principal o motor eléctrico del barco se transmite al eje vertical a través del engranaje cónico de primera etapa horizontal en la parte superior de la cápsula, y el eje vertical luego transmite la potencia de salida al engranaje cónico de segunda etapa horizontal en la parte inferior de la cápsula, y finalmente a la hélice a través del eje horizontal en el engranaje, formando un sistema de transmisión en forma de Z.

El dispositivo de propulsión realiza una función de rotación horizontal de 360° al impulsar el engranaje helicoidal para que gire a través de una bomba hidráulica.

Ventajas

1. Mejora la maniobrabilidad y la flexibilidad: el sistema de propulsión de hélice de timón de rotación completa puede convertir todo el empuje de la hélice en el equivalente a la fuerza del timón, con buena maniobrabilidad y dirección flexible.

2. Reducción de impactos y reducción de ruido: La estructura compacta y la alta precisión de fabricación e instalación reducen significativamente la vibración y el ruido del barco.

3. Fácil mantenimiento: se puede ensamblar como un todo en el taller sin operaciones bajo el agua, y la instalación y el mantenimiento son muy convenientes.

Desventajas

1. Baja eficiencia: debido a las grandes pérdidas causadas por el mecanismo de transmisión y al gran diámetro del cubo, la eficiencia del sistema de propulsión del timón de rotación completa es generalmente baja.

2. Alto costo: La estructura es compleja, el costo es alto y es fácil de dañar.
